La fabrication des pédales PANTHER
Une pédale requiert entre dix et douze heures de travail.
Chaque unité est fabriquée étape par étape, rien n’est fait
à la chaine.
Les Connexions

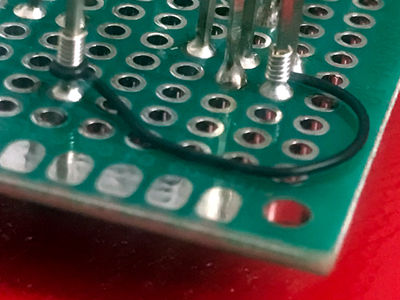

Les connexions du circuit électronique sont faitent avec la technique du wrapping manuel, ce qui augmente la fiabilité. Les connexions sont moins sujettes à la casse en cas de vibrations, la réduction de soudure évite les problèmes d’oxydation. Les connexions elles-mêmes sont plus solides et offrent une excellente conduction électrique. Un fil spécifique de cuivre plaqué d’argent avec une gaine en Kynar est utilisé.
Si le circuit le permet je soude directement les composants entre eux ( skeleton circuit )
Les Composants
Chaque composant électronique est sélectionné ( résistance, diode, transistor, condensateur... ) puis cambré et posé au fur et à mesure à la main...
L’ étape suivante est le montage dans le boitier des parties électromécaniques (potentiomètre, footswitch )
Les câbles & Les Brasures
S’ensuit le câblage, effectué avec du fil multi-brin souple. La partie soudure est réalisée avec de l´étain sans plomb.
Le Boitier
En aluminium moulé, il est choisi pour sa robustesse. Je le perce, le ponce, le frappe, le peint puis le vernis. Chaque pédale est numérotée.
L’unité est testée et je finis par la fermeture du boitier.
Pendant tous le processus de fabrication les normes IPC 610 & IPC 620 sont prisent en compte. Ces normes contribuent à garantir une qualité, une fiabilité et une cohérence supérieures dans la fabrication des appareils électronique.
